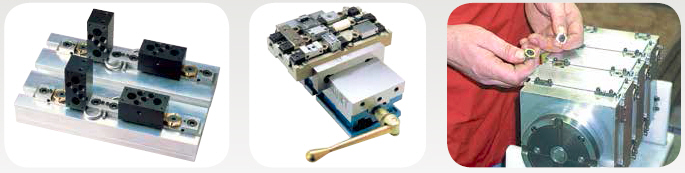

| MiniLock迷你型裝夾單元 |
|

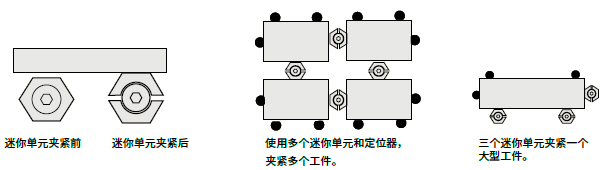

為最大限度容忍工件間的差異，

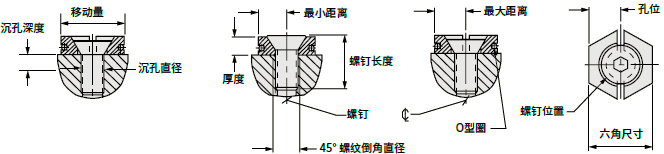

螺釘孔上端的沉孔參數 |
|
| 型號 |
六角
尺寸 |
厚度 |
螺釘 |
內六
角扳
手尺寸 |
螺釘
長度 |
螺釘孔
中心距
工件邊
緣建議
距離 |
最小
距離 |
最大
距離 |
45° 螺
紋倒
角直徑 |
所能容
忍兩工
件間最
大尺寸
差異 |
沉孔
直徑
+0.39-
0.13mm |
沉孔
深度
±0.50mm |
所能容
忍兩工
件間最
大尺寸
差異 |
有效
工作
螺紋
長度 |
扭矩
Nm |
夾緊力
kN |
| 公制 |
| MTM4 |
17.476 |
4.776 |
M6x1 |
3.963 |
15.875 |
8.230 |
7.824 |
8.890 |
7.620 |
0.254 |
7.138 |
3.963 |
0.508 |
6.350 |
14.9 |
4.4 |
| MTM5 |
22.250 |
6.350 |
M8x1.25 |
4.776 |
19.050 |
10.465 |
9.754 |
11.227 |
9.348 |
0.254 |
8.738 |
5.157 |
0.508 |
7.189 |
24.4 |
6.2 |
| MTM6 |
23.826 |
7.925 |
M10x1.5 |
5.538 |
25.400 |
11.151 |
10.160 |
12.243 |
11.100 |
0.254 |
10.313 |
9.525 |
0.508 |
7.798 |
407 |
9.8 |
|
|
|
|
|
| MTM8 |
28.575 |
9.525 |
M12x1.75 |
7.925 |
31.750 |
13.412 |
12.497 |
14.834 |
12.700 |
0.254 |
13.488 |
11.888 |
0.508 |
9.754 |
112.6 |
11.6 |
|
|
|
|
|
|
